Инженерная экспертиза мостового крана: дефекты металлоконструкции
Заказчику требовалось проверить изготовленную металлоконструкцию до эксплуатации. Во время выезда эксперт исследовал доступные соединения и покрытие, выполнил измерения, изучил техническую документацию и зафиксировал производственные дефекты.
Факты по задаче
Что нужно было установить
Выявить производственные дефекты металлоконструкции и определить, допускается ли безопасная эксплуатация оборудования в обнаруженном состоянии.
Кран исследовали до начала штатной эксплуатации. Заказчику требовался не формальный осмотр внешнего вида, а технический ответ о качестве изготовления несущей металлоконструкции и возможности безопасной работы оборудования.

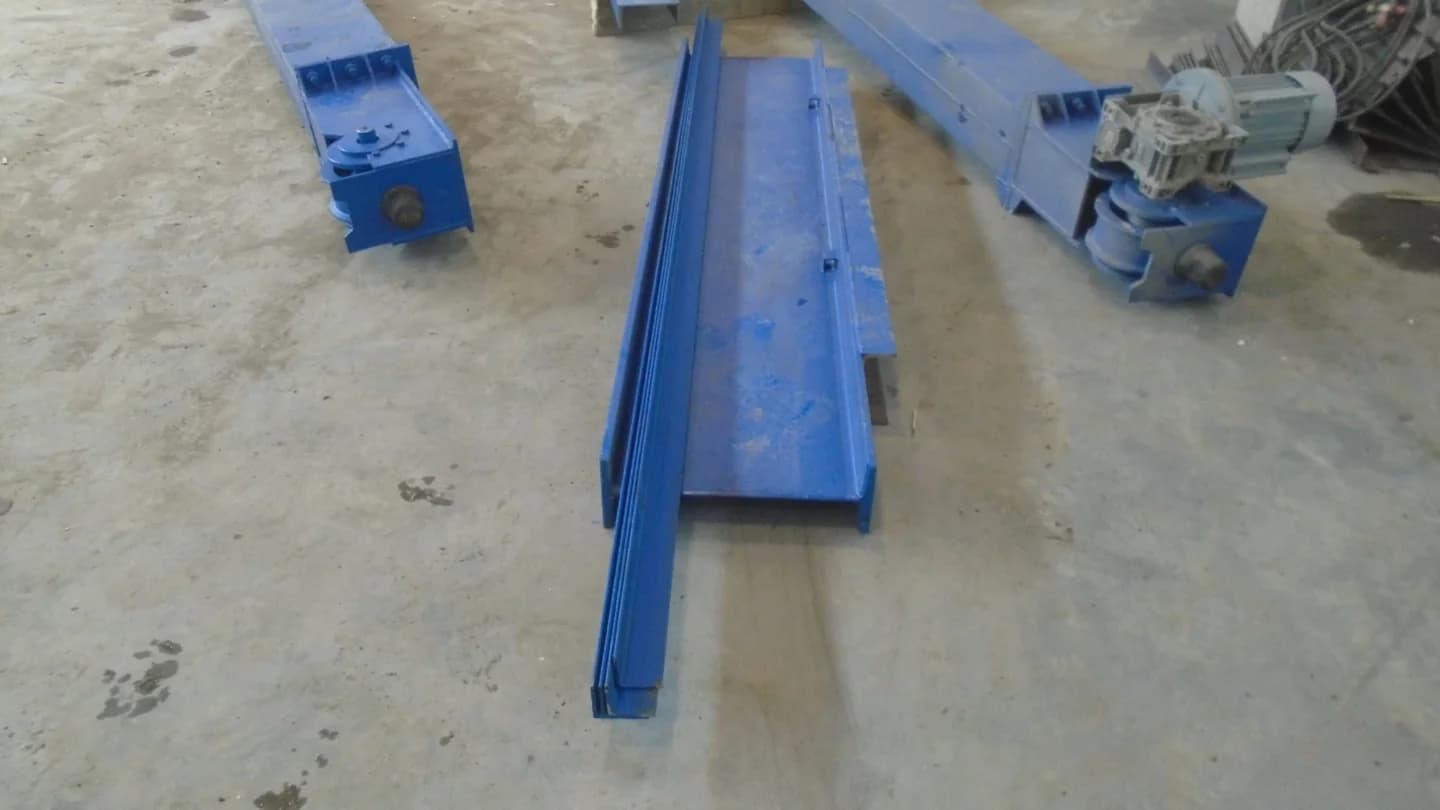

Объектом исследования был конкретный однобалочный опорный мостовой кран. Эксперт работал на площадке при естественном освещении, проверял доступные элементы конструкции и отдельно анализировал комплект технических документов, переданный вместе с оборудованием.
Что проверяли
- доступные поверхности несущей металлоконструкции и места резки металла
- сварные соединения, их расположение и возможность последующего контроля
- следы коррозии, состояние металла под краской и качество защитного покрытия
- размеры отдельных дефектов с помощью металлической линейки и измерительной рулетки
- локальные участки поверхности с применением инструментального микроскопа и фотофиксации
- паспорт и предоставленную техническую документацию, включая сведения о сертификации
Как проводили исследование
Подготовка средств измерений
Перед исследованием проверили применяемые приборы. Для измерений использовались металлическая линейка и пятиметровая рулетка с миллиметровой шкалой; локальные участки поверхности рассматривали инструментальным микроскопом.
Визуальный и измерительный контроль
Эксперт последовательно осмотрел доступные поверхности, места резки, сварные соединения и защитное покрытие. Размеры повреждений фиксировались непосредственно на металлоконструкции, включая глубину резов до 5 мм.
Проверка скрытого состояния поверхности
На отдельных участках лакокрасочное покрытие сняли для проверки металла под ним. После зачистки обнаружилась коррозия, которая не была видна при первоначальном осмотре окрашенной поверхности.
Анализ паспорта и доступности контроля
Документацию проверили на наличие обязательных сведений. Одновременно оценили, можно ли контролировать соединения при дальнейших освидетельствованиях: один продольный стыковой шов оказался закрыт швеллером.
Что обнаружил эксперт
01
Глубокие и сквозные резы металла

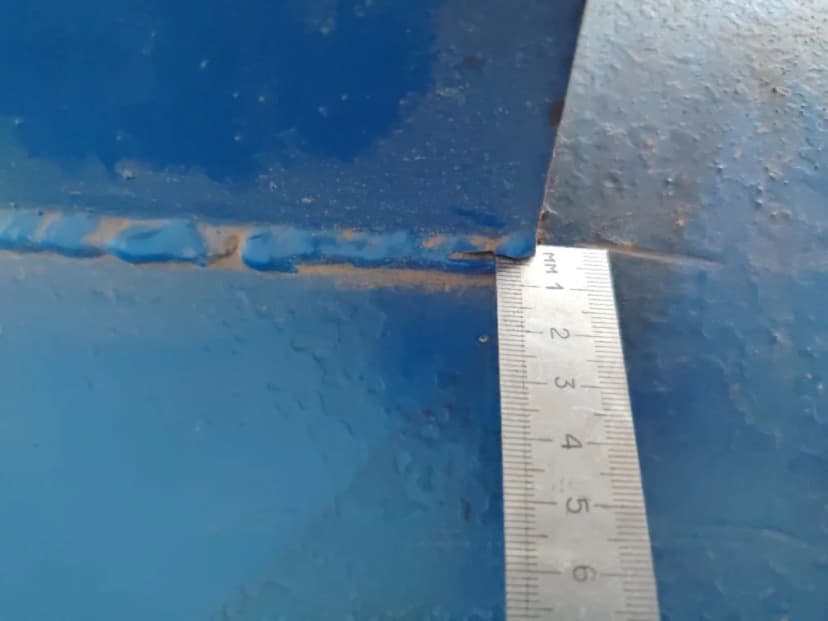

На несущей металлоконструкции зафиксированы пропилы глубиной до 5 мм и сквозные резы. В заключении они связаны с нарушением технологии отрезных и сварочных работ.
02
Коррозия под лакокрасочным покрытием

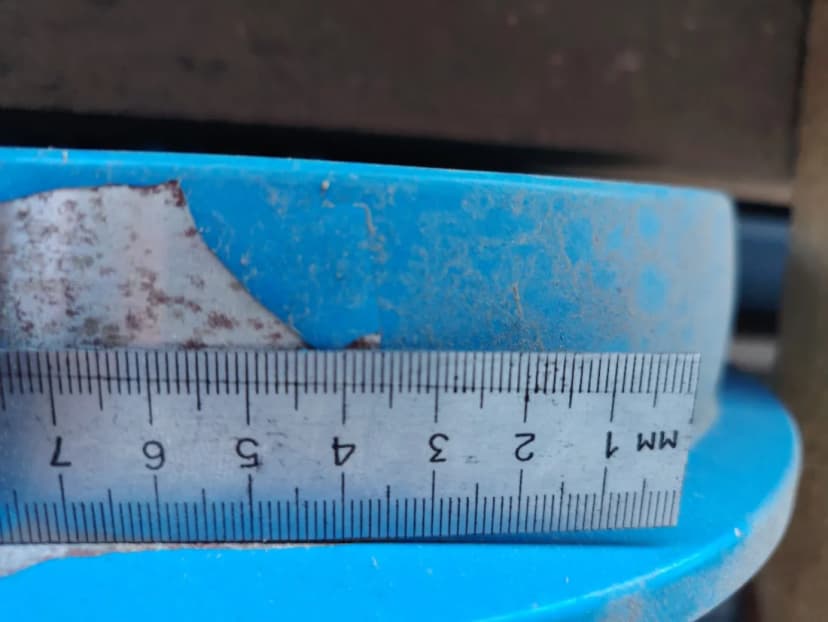

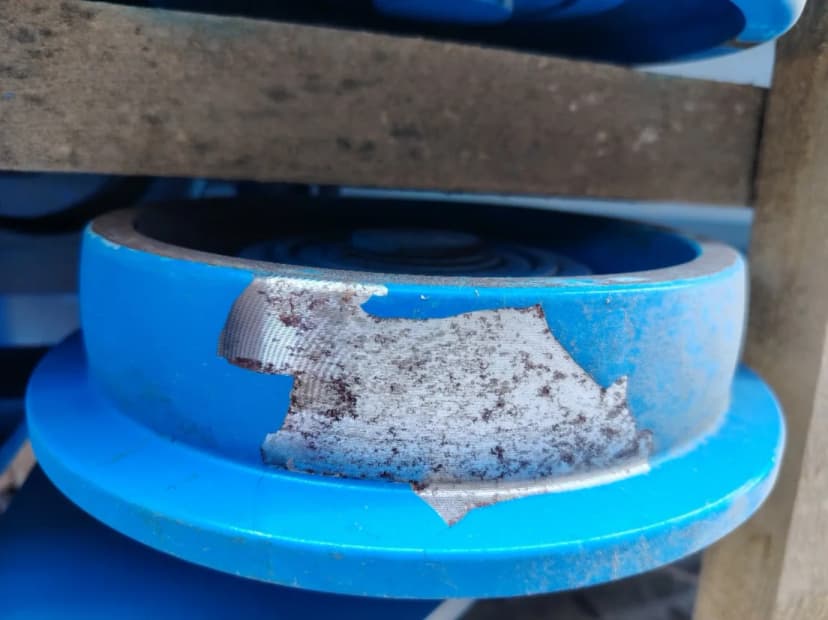

После снятия части покрытия обнаружена коррозия металла. Это показало, что поверхность перед окраской не была надлежащим образом очищена и подготовлена.
03
Повреждение защитного слоя

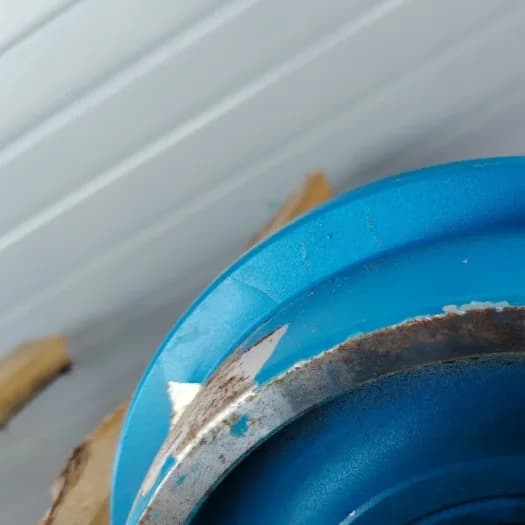

На деталях присутствовали сколы, царапины и участки без лакокрасочного покрытия. На отдельных поверхностях выявлены поры и раковины.
04
Нарушения выполнения сварных швов

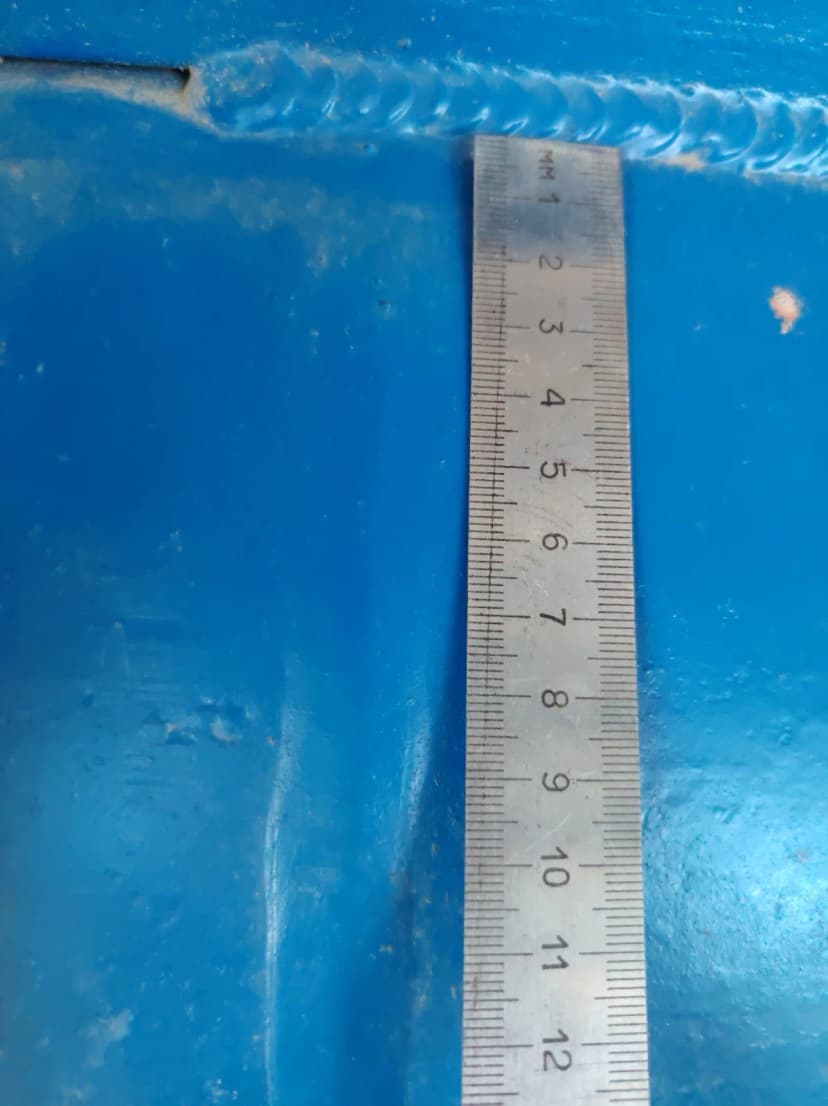

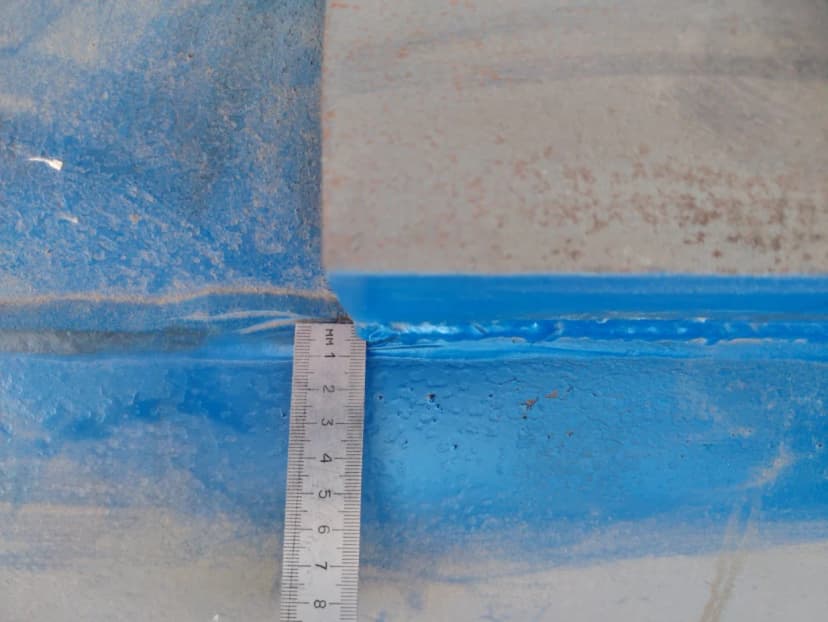

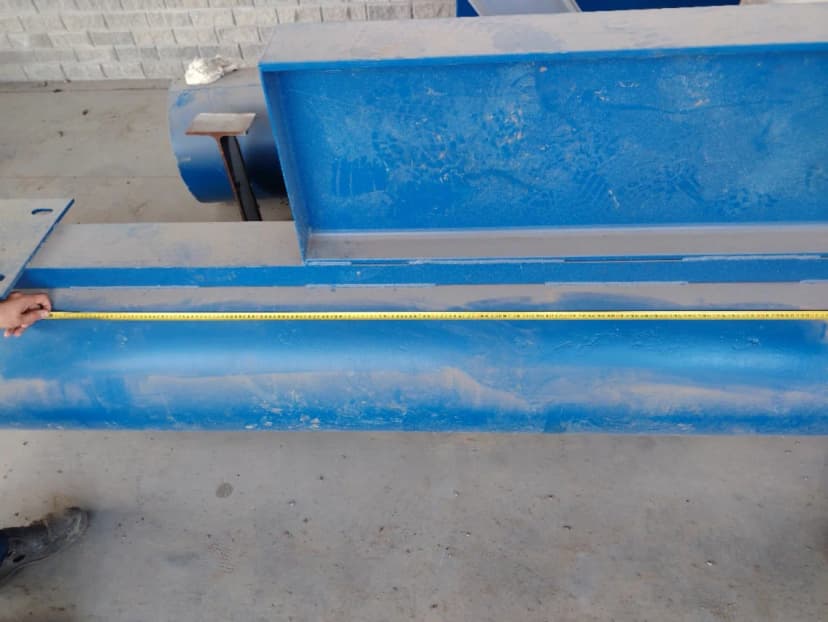

Эксперт отметил частичную зачистку и удаление шва, наложение сварных швов друг на друга, а также прерывистые соединения на несущих элементах.
05
Соединение недоступно для контроля

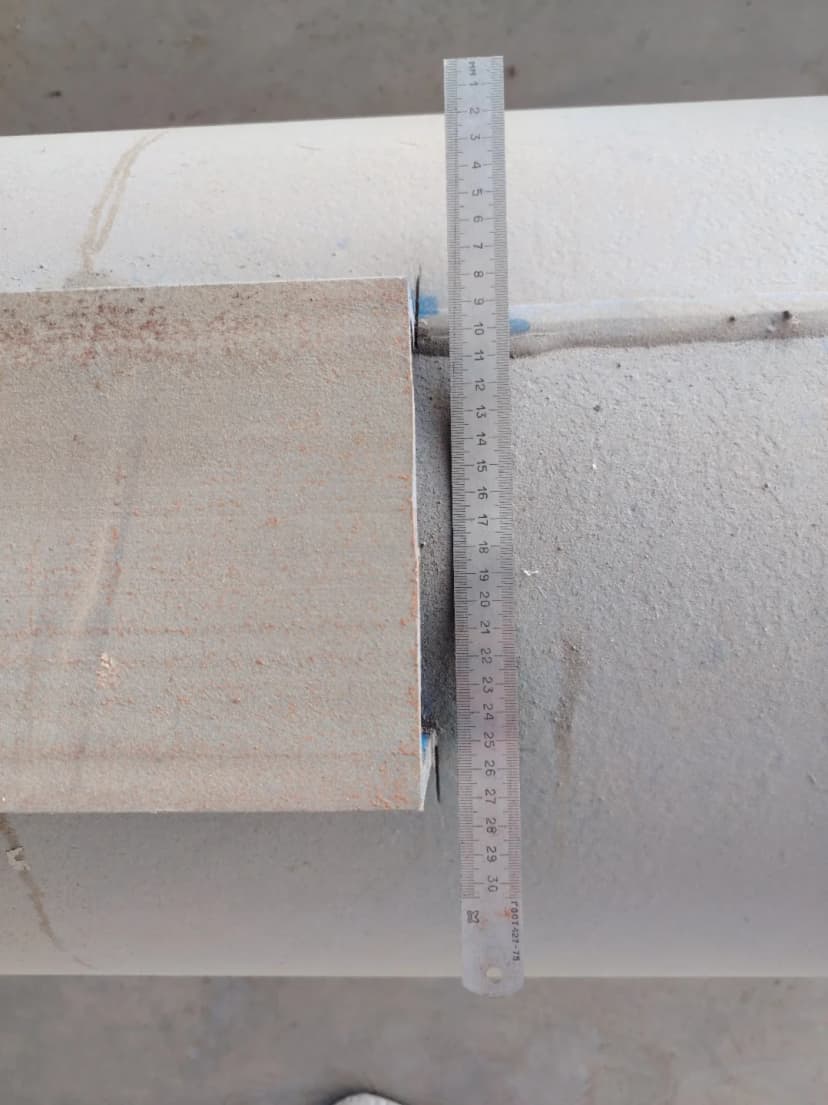

Продольный стыковой шов трубы располагался внутри швеллера. Такое решение не позволяет осматривать его и проводить ультразвуковой или радиографический контроль при последующих освидетельствованиях.
06
Неполные сведения в технической документации
В переданном комплекте документов отсутствовали обязательные сведения о сертификации исследованного оборудования.
Как связаны обнаруженные дефекты и вывод
Вывод о небезопасности сделан не по одному внешнему недостатку. Эксперт оценил совокупность глубоких и сквозных резов, коррозии под краской, нарушений сварки, повреждений защитного покрытия и невозможности последующего контроля одного из соединений. Эти признаки относятся к несущей металлоконструкции, а не только к её внешнему виду.
Особое значение имела доступность сварных швов для технического освидетельствования. Продольное стыковое соединение трубы располагалось внутри швеллера, поэтому провести его визуальный, ультразвуковой или радиографический контроль в таком положении невозможно. Это ограничивает проверку безопасности не только на момент экспертизы, но и при дальнейшей эксплуатации.
В переданном комплекте также не хватало обязательных сведений о сертификации оборудования. С учётом производственного характера и совокупности выявленных дефектов эксперт признал исследованный кран непригодным для эксплуатации, ремонта и восстановления и рекомендовал списание.
Фото с обследования
Публикуем только обезличенные копии: изображения пересохранены без метаданных, участки, по которым можно определить заказчика или точный адрес, размыты.
Что вошло в заключение
- описание объекта, условий осмотра и использованных средств измерений
- таблица производственных дефектов с указанием вероятных причин их появления
- фотофиксация резов, коррозии, повреждений покрытия и сварных соединений
- анализ возможности последующего контроля закрытого стыкового шва
- проверка технической документации и итоговый вывод о допустимости эксплуатации
Как использовать результат
- принять решение о вводе оборудования в эксплуатацию до возникновения производственного риска
- предъявить изготовителю перечень документально зафиксированных производственных недостатков
- обосновать отказ от ремонта или приёмки, если совокупность дефектов делает восстановление нецелесообразным
Что потребовалось для работы
- • техническое задание с целью и составом исследования
- • паспорт исследованного оборудования
- • предоставленная техническая документация
- • доступ к металлоконструкции и сварным соединениям на площадке
От чего зависит стоимость
- • тип, габариты и количество исследуемых элементов оборудования
- • доступность сварных соединений и необходимость подъёма или частичной разборки
- • объём паспорта, проектных и сертификационных документов
- • достаточность визуально-измерительного контроля или необходимость дополнительных методов
- • место осмотра и транспортные расходы эксперта
Результат
- составлена фототаблица с привязкой изображений к обнаруженным дефектам
- зафиксированы размеры и расположение дефектов доступных элементов металлоконструкции
- выявленные нарушения отнесены в заключении к производственным и неустранимым
- оборудование признано непригодным для эксплуатации, ремонта и восстановления
- заказчику рекомендовано списание оборудования
Технический вывод
Эксплуатация небезопасна
Вывод относится к исследованному крану и основан на совокупности дефектов металлоконструкции и недостатков предоставленной документации.
