Рецензия на металловедческое исследование
Рецензия на металловедческое исследование чугунного литья: партию забраковали, не определив углерод
Производителю литых фрикционных клиньев для тележек грузовых вагонов предъявили заключение лаборатории технического вуза: чугун не соответствует техническим условиям по химическому составу, твёрдости и прочности на растяжение. На этом заключении строились претензии по партии. Завод заказал рецензию металловеда, чтобы понять, можно ли доверять результатам испытаний.
Факты по задаче
Что нужно было установить
Проверить, соответствует ли заключение лаборатории методикам и требованиям к исследованию, и обоснованы ли выводы о несоответствии чугуна техническим условиям.
Исследовали два клина с маркировкой разных смен - то есть разные плавки.
Выводы лаборатории противоречивы: структура чугуна соответствует ТУ, а химсостав, твёрдость и прочность - нет.
Испытания проведены на современном оборудовании - спектрометре, разрывной машине, твердомере, - но сведений о его поверке в заключении нет.
Что проверяли
- поверку испытательного оборудования
- погрешность и доверительные интервалы результатов
- полноту химического анализа
- актуальность редакции ТУ
- место измерения твёрдости по чертежу
- отбор проб и пробоподготовку
- согласованность микроструктуры с химсоставом
Как проводили исследование
Проверили химический анализ

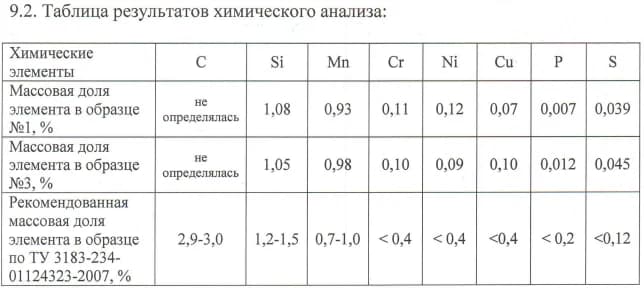

Массовую долю углерода не определяли вовсе, хотя это главный элемент, определяющий свойства и марку чугуна. Рекомендуемый состав в таблице заключения взят из неактуальной редакции ТУ. При этом содержание легирующих элементов в клиньях разных смен совпадает почти до сотых - без доверительных интервалов это ставит под сомнение сами измерения.
Проверили твёрдость и прочность
По п. 3.4 ТУ и чертежу твёрдость по Бринеллю контролируется на вертикальной рабочей поверхности клина. По фото в заключении нельзя установить, что измеряли именно её. Сведений о поверке разрывной машины, спектрометра и твердомера нет, результаты приведены без погрешности.
Сопоставили структуру и состав
При кремнии 1,05-1,08 % в структуре серого чугуна должен быть свободный цементит, но на фото травленых шлифов его нет - структура соответствует ТУ. Это противоречит данным химанализа. Маркеры масштаба на микрофотографиях нечитаемы, поэтому параметры структуры проверить невозможно.
Проверили пробоподготовку
Нет сведений, как отбирали темплеты и пробы и как готовили образцы. Без этого результаты лабораторных испытаний невоспроизводимы.
Что обнаружил эксперт
01
Углерод не определён
Без основного элемента нельзя говорить о соответствии марке и ТУ.
02
Нет поверки и погрешности
Результаты трёх приборов не подтверждены метрологически и приведены без доверительных интервалов.
03
Не та редакция ТУ
Сравнение шло с устаревшими требованиями к составу.
04
Структура против химсостава
Микроструктура без свободного цементита противоречит низкому содержанию кремния.
Как связаны обнаруженные дефекты и вывод
Лабораторный протокол выглядит неоспоримым, пока не проверить метрологию: поверку приборов, погрешность, место отбора проб. Здесь каждый из трёх ключевых показателей - химсостав, твёрдость, прочность - получен без подтверждения точности.
Металловедческую рецензию должен делать металловед: только он увидит, что структура шлифа не сходится с химанализом. Рецензию выполнил кандидат технических наук с переподготовкой по материаловедению и стажем экспертной работы более 10 лет.
Фото с обследования
Публикуем только обезличенные копии: изображения пересохранены без метаданных, участки, по которым можно определить заказчика или точный адрес, размыты.
Что вошло в заключение
- порядок оценки заключения специалиста
- анализ метрологического обеспечения
- разбор химсостава, твёрдости, прочности и микроструктуры
- выводы и условия повторных исследований
Как использовать результат
- возражения на претензию по качеству партии
- ходатайство о судебной металловедческой экспертизе
- требования к методике повторных испытаний
Что потребовалось для работы
- • заключение лабораторного исследования клиньев
- • технические условия и чертёж изделия
- • фото маркировки исследованных деталей
Результат
- рецензия с 8 нарушениями методики и метрологии
- выводы о несоответствии чугуна ТУ признаны необоснованными
- обоснована необходимость повторных исследований
- перечислены условия: поверенное оборудование, определение углерода, твёрдость на рабочей поверхности
Нарушений в заключении
8
метрологических и методических - основание для повторных испытаний партии.
